Schubert Variometer Spule OHNE Kontaktstellen! (einstellbare Induktivität)

Schubert Variometer

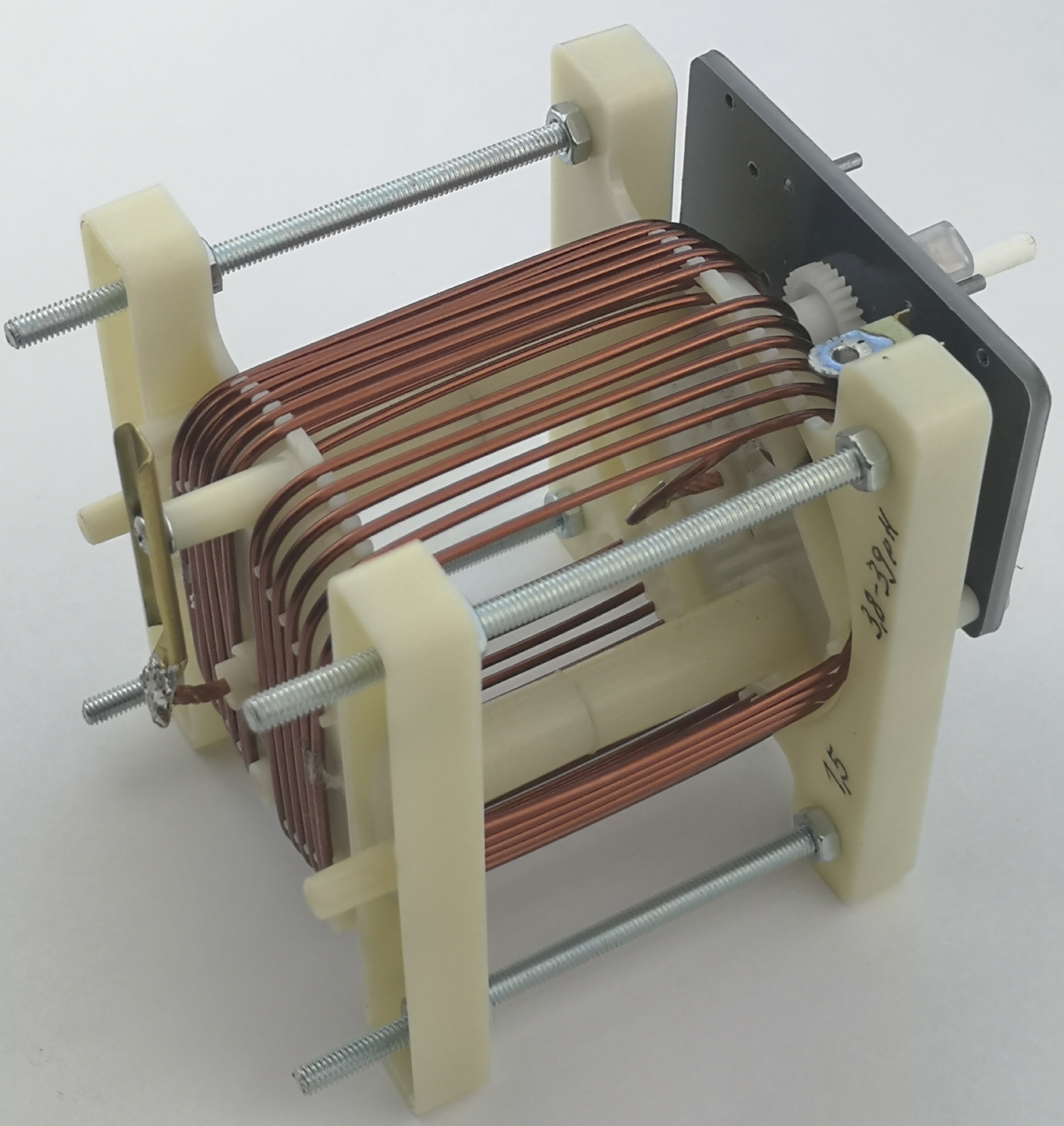

VA1F ohne Motor

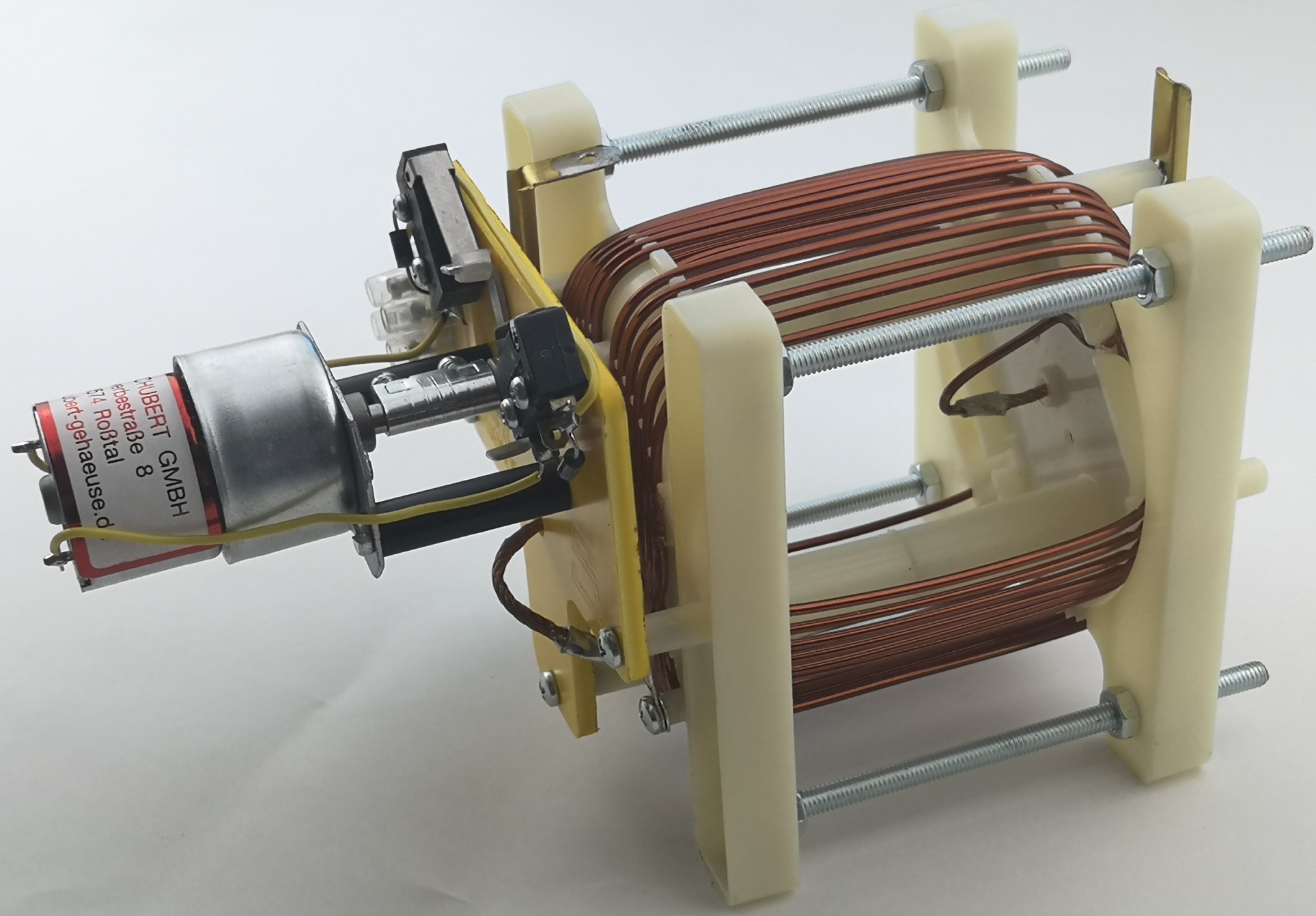

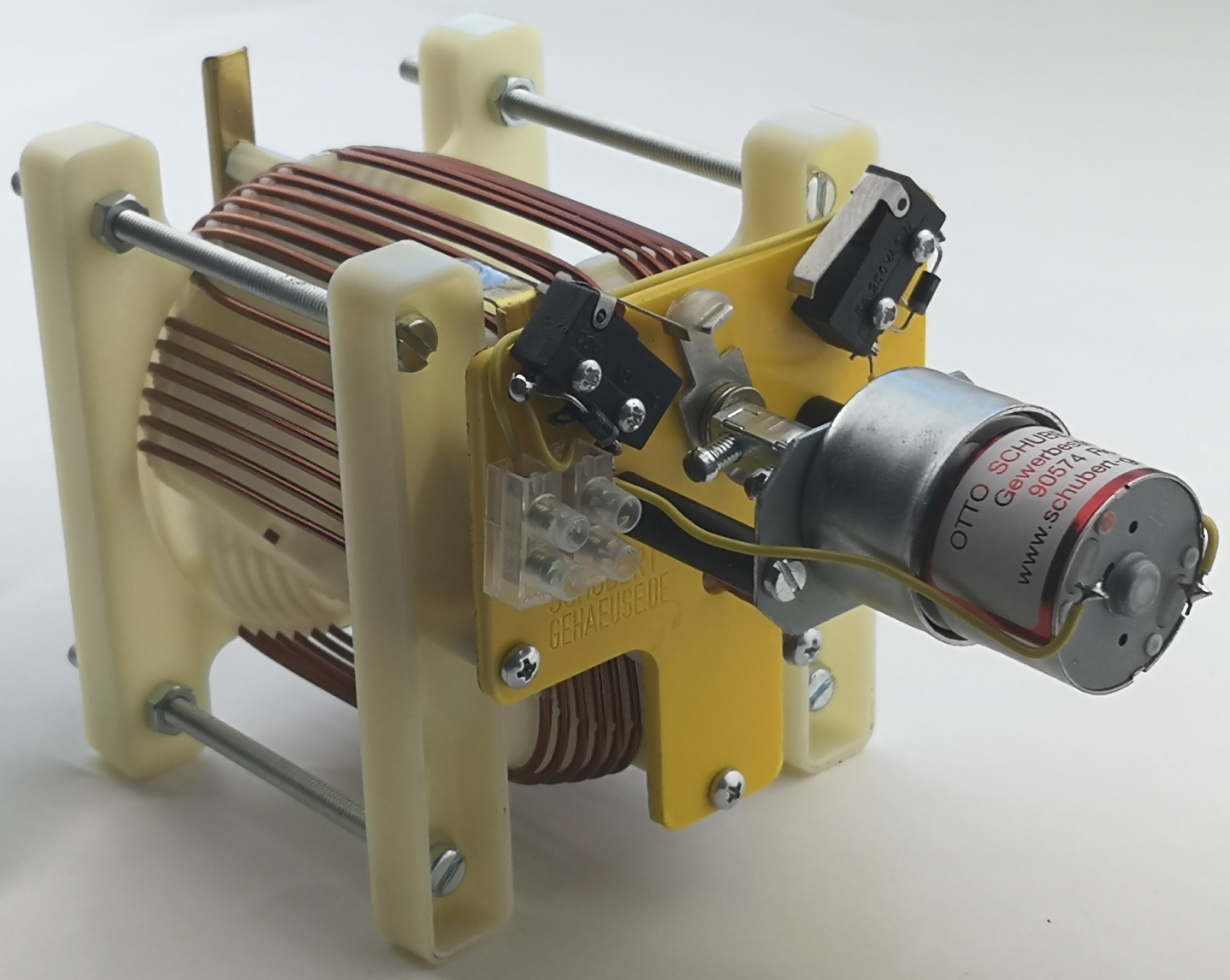

VA1FM mit DC Getriebemotor und Endschaltern

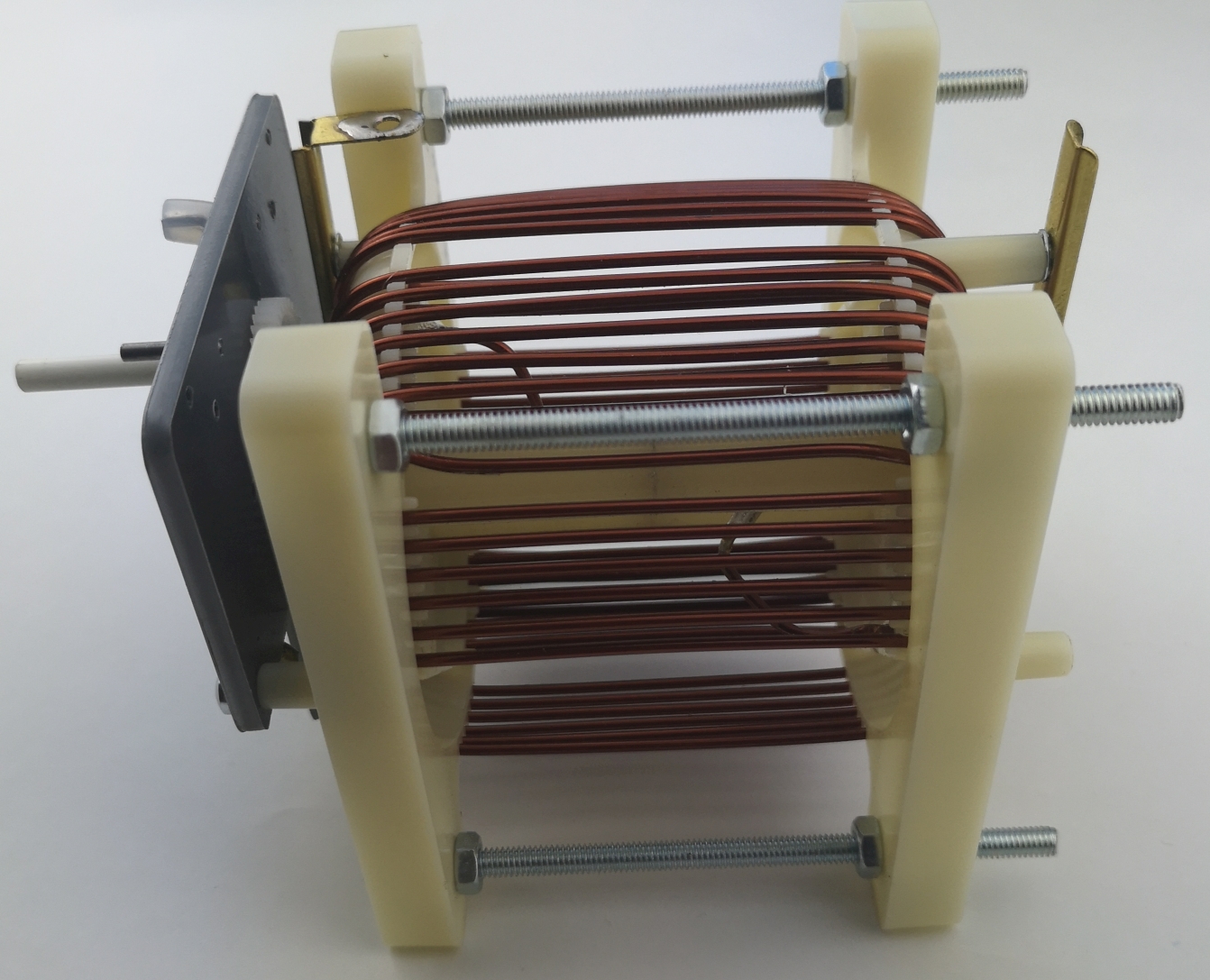

VA1F seitlich
VA1FM mit DC Getriebemotor und Endschaltern

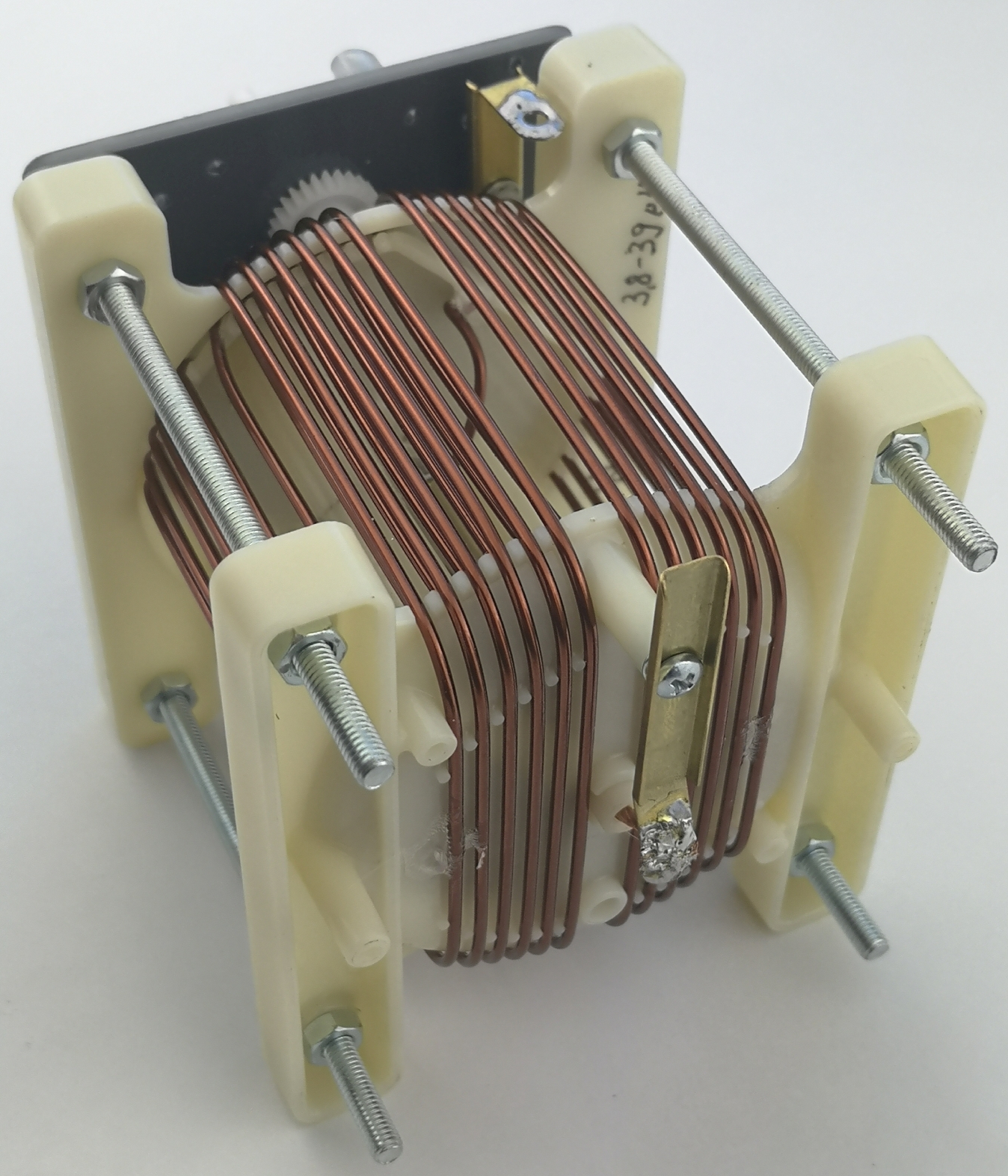

VA1F Rückansicht
VA2F ohne Motor
VA1F

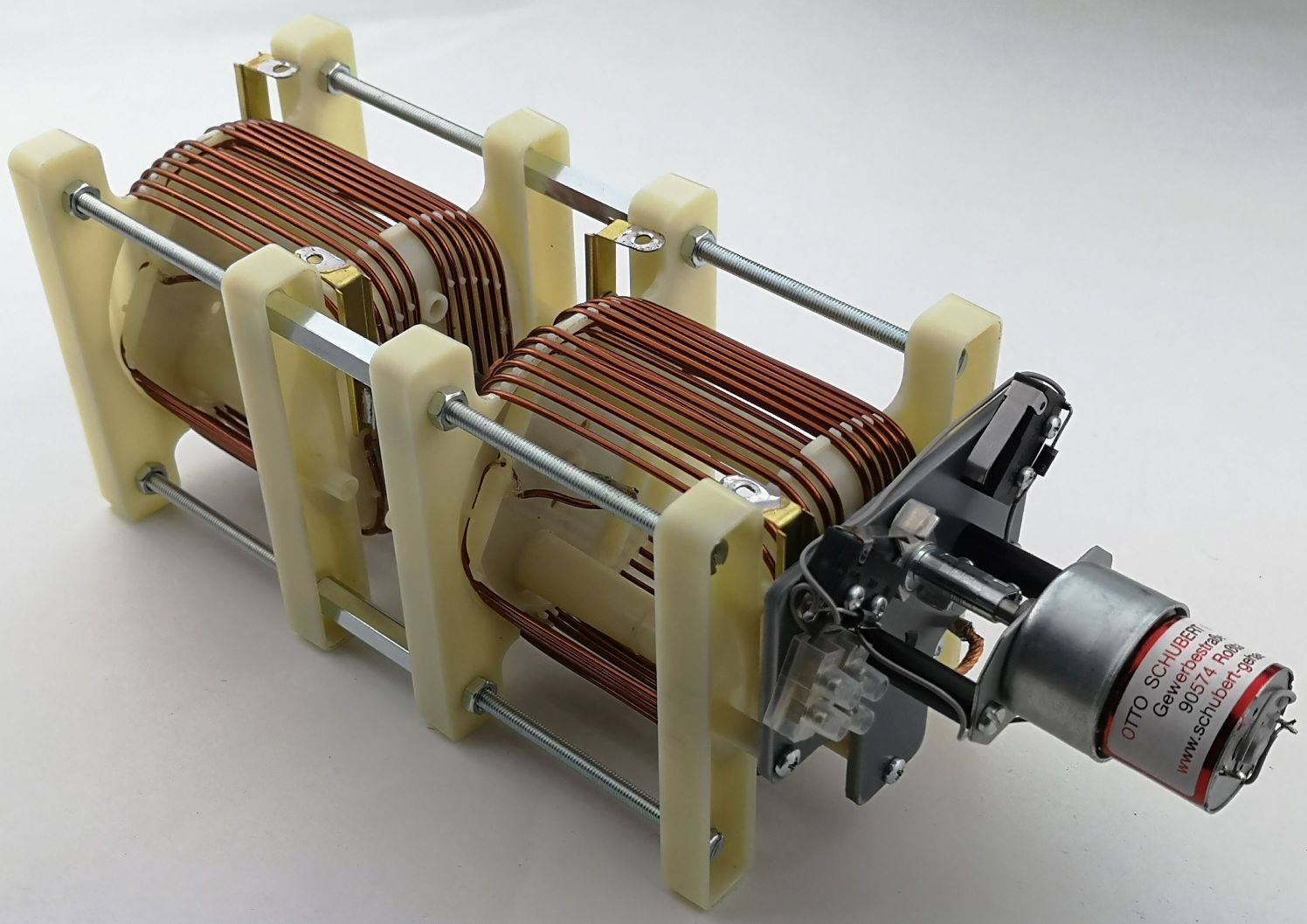

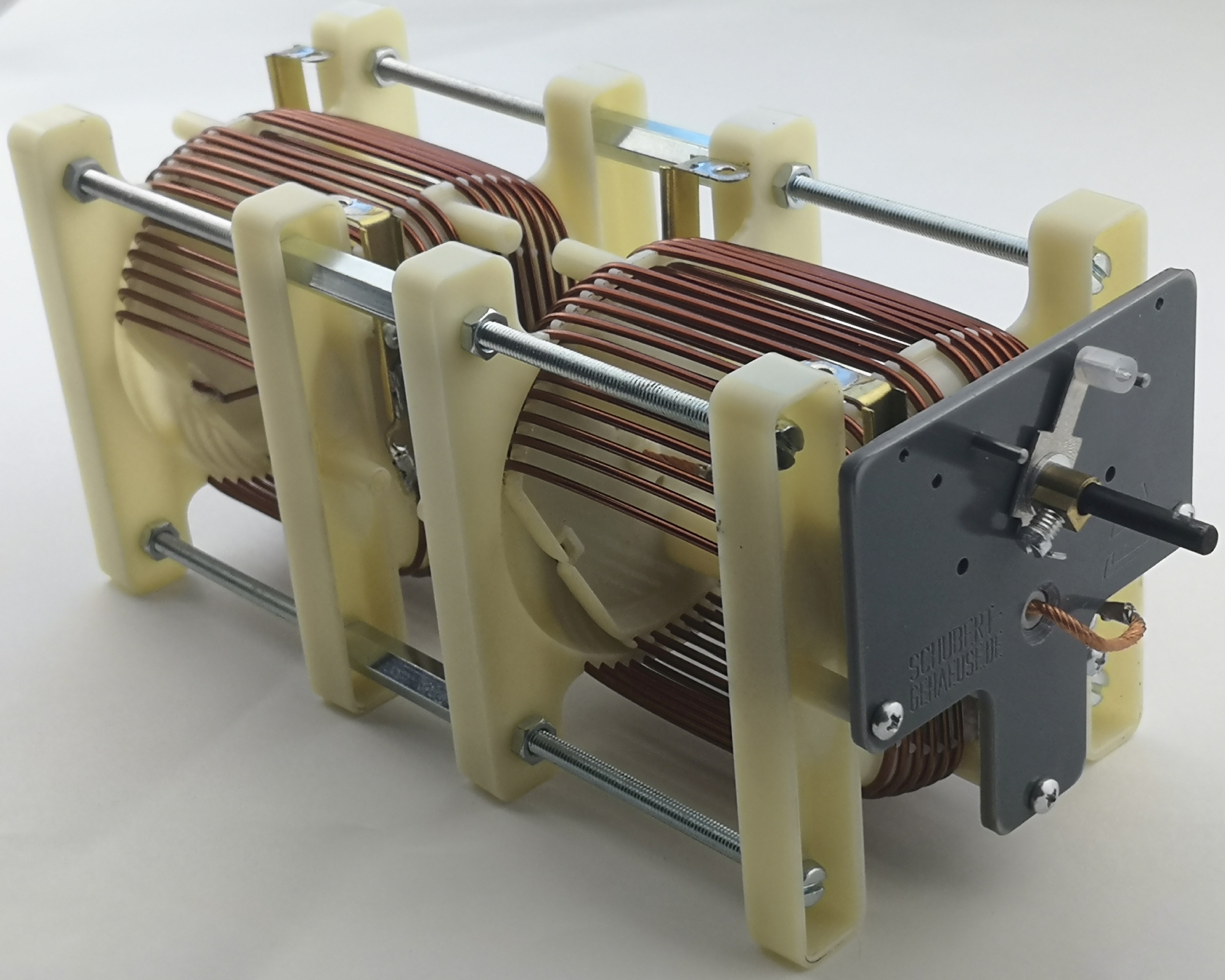

VA2FM mit DC Getriebemotor und Endschaltern

Informationen

  • Die Rotorspule wird über Zahnraduntersetzung 2:1 um 180 Grad gedreht und über 2 Torsionslitzen und Hohlachsen angetrieben. Dadurch an der Achse 360 grad Anzeige und schnelle Abstimmung bei voller Leistung!
  • in Reihenschaltung ca. 4 - 40 µH - in Paralellschaltung ca. 0,9 - 9 µH (bei VA2* 2 x das ganze)
  • 1,5mm Ø CuL (Kupferlackdraht)
  • Abmessungen Front 80mm x 90mm - 110mm Länge (ohne Achse) - wie unsere KW-Drehkos
  • 4mm Achse - Achslänge 17mm - 1 Umdrehung 360° !
  • auch Lieferbar komplett mit DC-Getriebemotor (4-12V/25mA). Länge dann 165mm (Als Fernbedienung kann unsere KW-Drehko Fernbedienung benutzt werden)
  • Bis zu 500W (FM) oder 750W (SSB) geeignet
  • bei den Varianten mit Motor und Endschaltern sind Diese bereits entsprechend mit Dioden verschaltet und verdrahtet, so dass zur Ansteuerung (Richtungswechsel) nur die Polarität der Motorversorgung umgekehrt werden muss.
  • doppelte Sonderausführung 2 Stk. gekoppelt (VA2*) für symmetrische Anwendungen

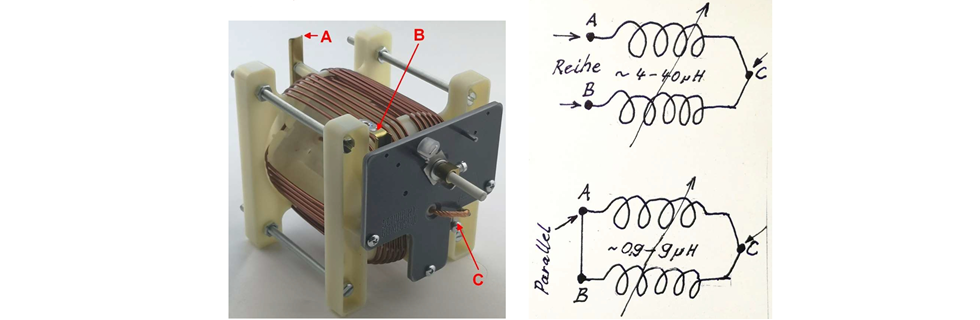

  • Verschaltung des Variometers als PDF Variometer_Anschluesse_2021_08_07

Kleinere Induktivitätswerte (gleiche Bauform) auf Anfrage möglich

Produktvarianten

Preisliste

Art.
Nr.

Beschreibung

Stück €

VA1F

Variometer einfach 1,5mmØ CuL
Fertiggerät

89,85 €

VA1FM

Variometer einfach 1,5mmØ CuL komplett mit DC-Getriebemotor und Endschaltern
Fertiggerät

121,98 €

VA2F

Variometer doppelt 1,5mmØ CuL
Fertiggerät

199,92 €

VA2FM

Variometer doppelt 1,5mmØ CuL komplett mit DC-Getriebemotor und Endschaltern
Fertiggerät

232,05 €

Preisliste verstecken

Vorteile Schubert Variometer

Rollspule Schubert Variometer
3 in Reihe geschaltete Kontakte = HOTSPOTS (Abbrandgefahr) keinerlei Kontaktstellen durch Hohlachsen und höchstflexible Litzenstücke
Problem mit unbenutzten Spulenteil nicht vorhanden
Staubempfindlich und Abrieb (Verschleiß) bzw. Oxidation der Kontakte nicht vorhanden
viele Umdrehungen (keine schnelle Abstimmung und keine einfache Anzeige der aktuellen "Position") Nur 1-Umdrehung daher einfachste Anzeige (360°)

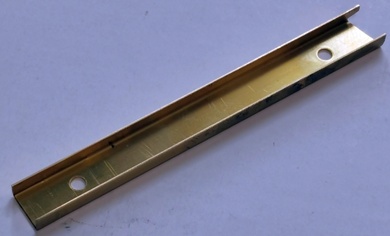

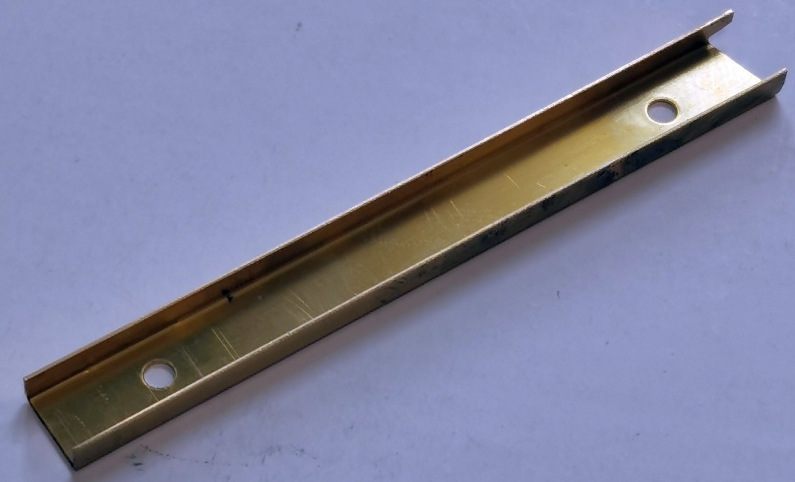

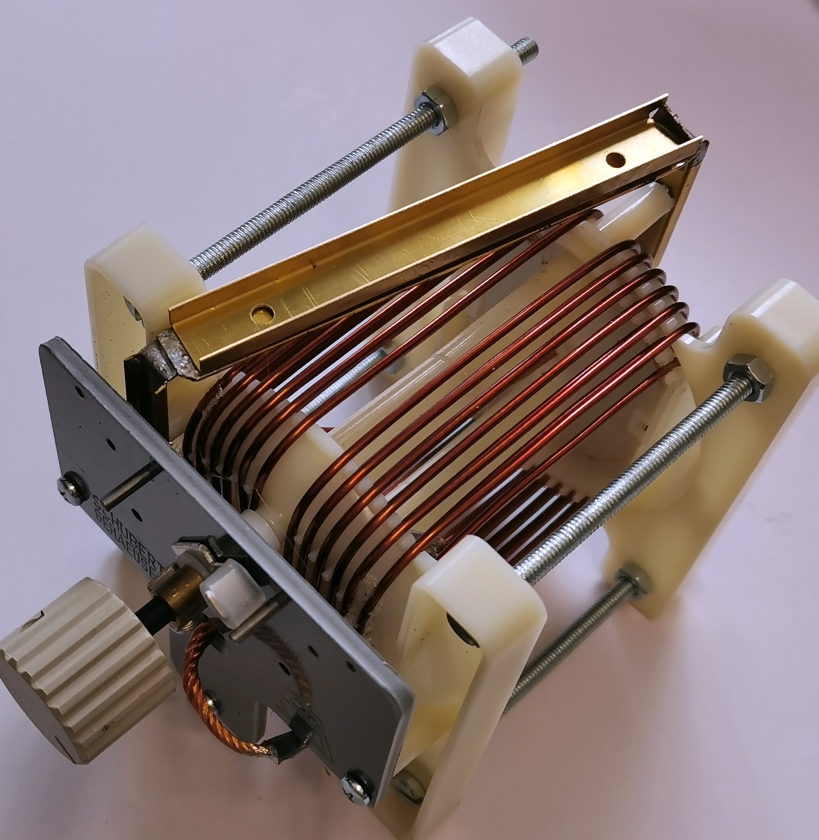

Variometer Zubehör

Achsverlängerung für Variometer (auch für Poti u.v.a.m)

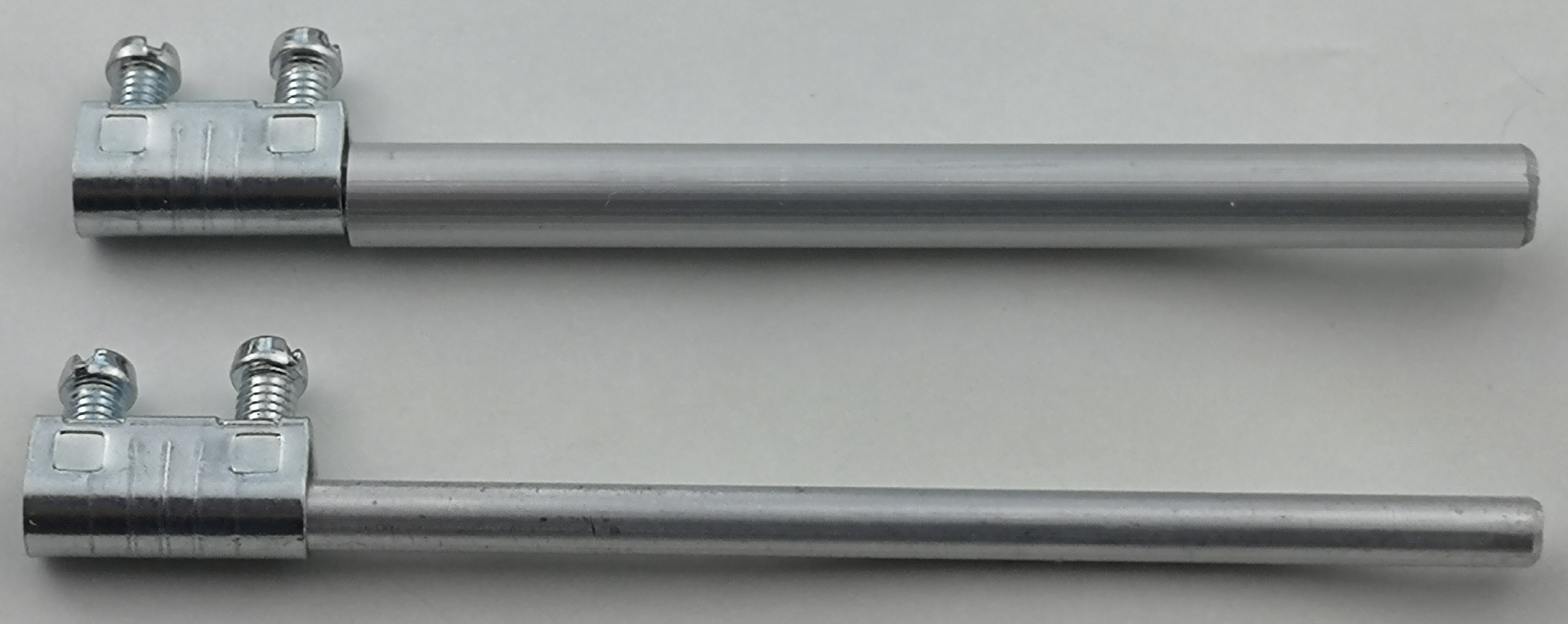

Achsverlängerung Aluminium (75mm Länge).
oben 4mm auf 6mm - VAV4-6
unten 4mm auf 4mm - VAV4-4

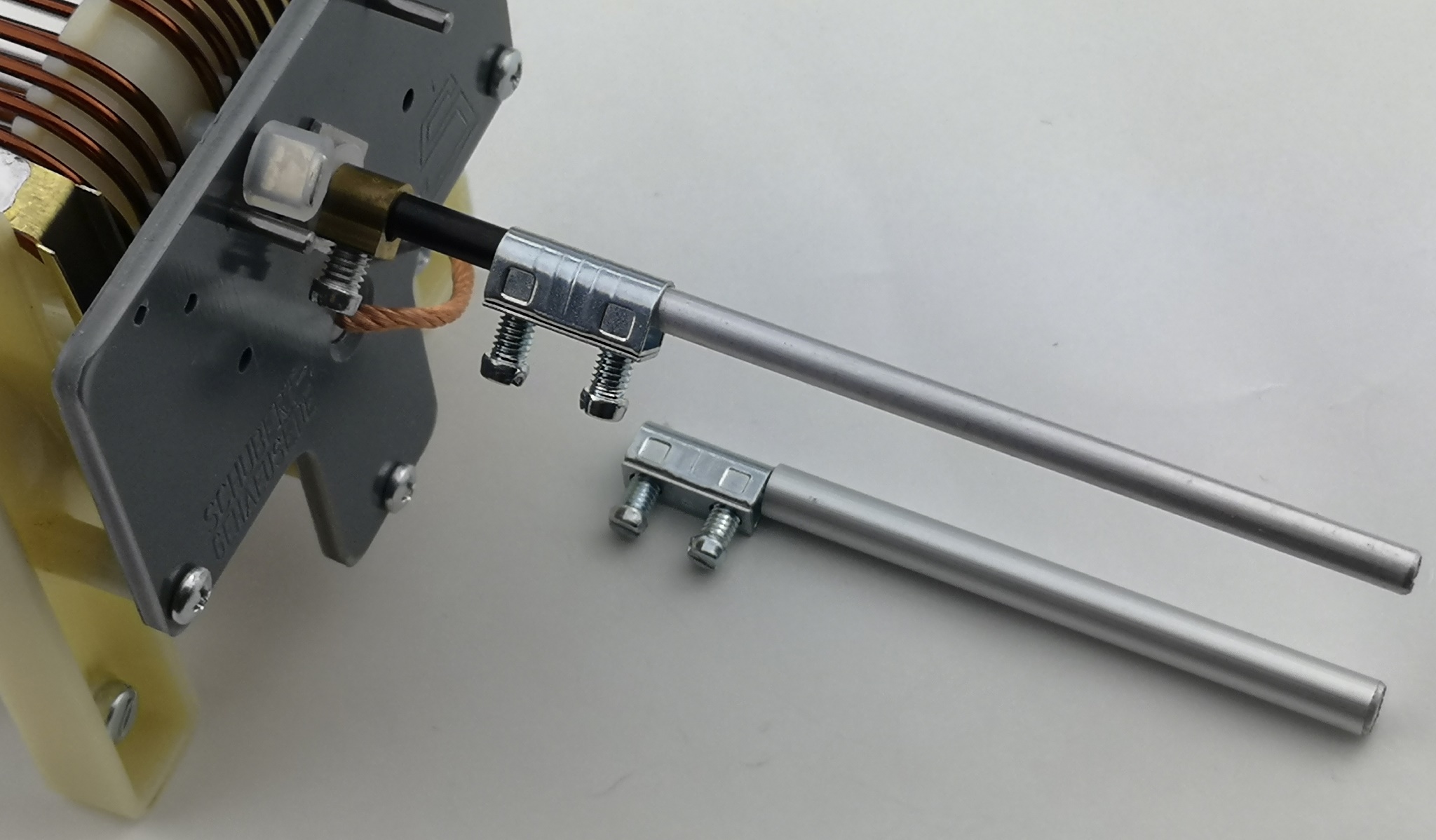

Achsverlängerung 4mm auf 4mm montiert
an einem Variometer.
VAV4-4

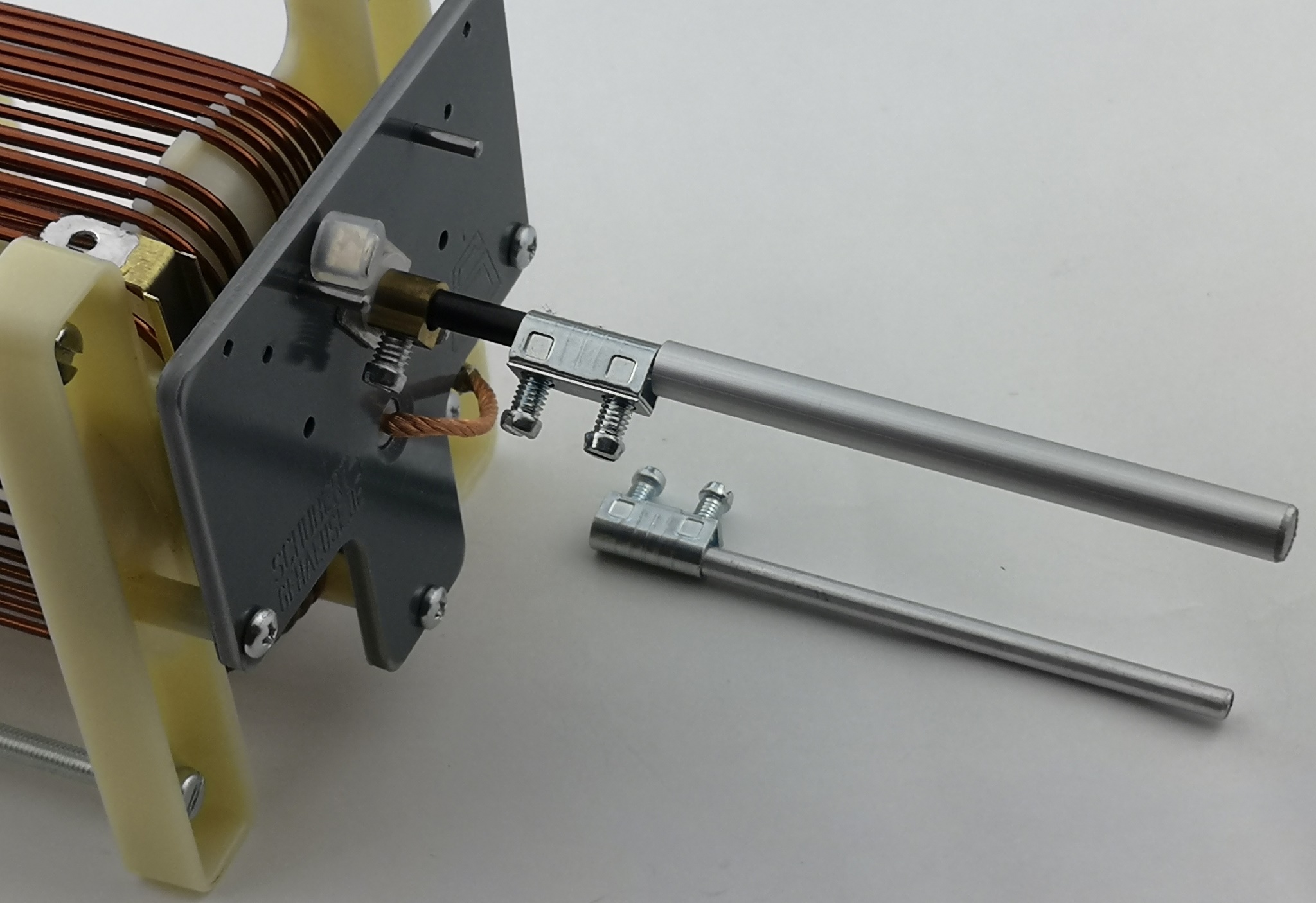

Achsverlängerung 4mm auf 6mm montiert
an einem Variometer.
VAV4-6

Produktvarianten

Preisliste

Artikel-Nr. Beschreibung

Stück €

VAV4-4 Achsverlängerung (Alu) - 75 mm lang 4-4 mm 2,38
VAV4-6 Achsverlängerung (Alu) - 75 mm lang 4-6 mm 2,98

Preisliste verstecken

Fernbedienung für DC-Motor-Verstellung

FBD4 Frontansicht
mit Bedienelementen
FBD4 Rückansicht
mit Anschlüssen
FBD4 Bodenansicht
mit Poti zur Impulseinstellung

Produktinformationen

Auf der Front:
Tasthebel, Motorlauf links/rechts, in der Mittelstellung Sofortstopp, Umschalter Schnellauf/Impulsbetrieb (kleinste Schrittweite), Umschalter Ausgang 1/2.
Rückseite:
Cinch-Buchsen Ausgang 1/2, Cinch-Buchse für externe Versorgung (6V-9V DC).
(liegt direkt parallel zur internen Batterie (falls verbaut bzw. eingelegt (6 x AA))
Innen:
Batteriehalter für 6 x AA Batterien oder AA-NiMH-Akkuzellen

Produktvarianten

Preisliste

Artikel-Nr. Beschreibung

Stück €

FBD4 Fertiggerät Fernbedienung mit Batterie ohne Kabel (Kabel separat bestellen) 89,25
CK5  abgeschirmte Leitung - ein Ende mit Cinchstecker
ein Ende "offen" - 5 Meter
5,95
CK10  abgeschirmte Leitung - ein Ende mit Cinchstecker
ein Ende "offen" - 10 Meter
11,90
