OTTO SCHUBERT GMBH
Mechanik für Funk & Elektronik

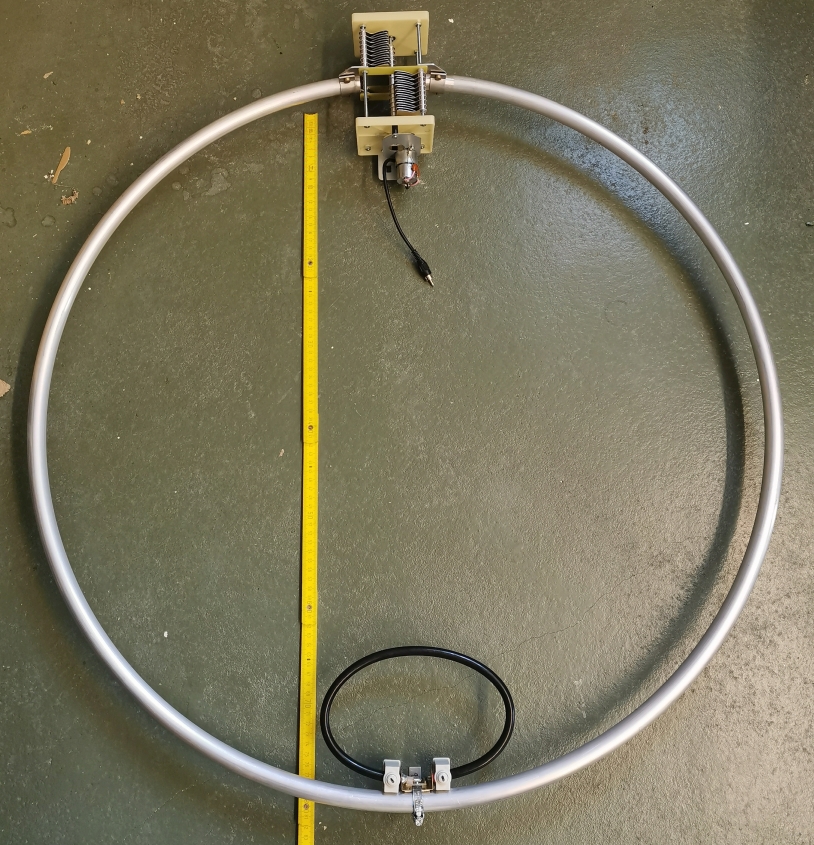

MAF2M Gesamtansicht - 80cm Ø 10-20m - 100W

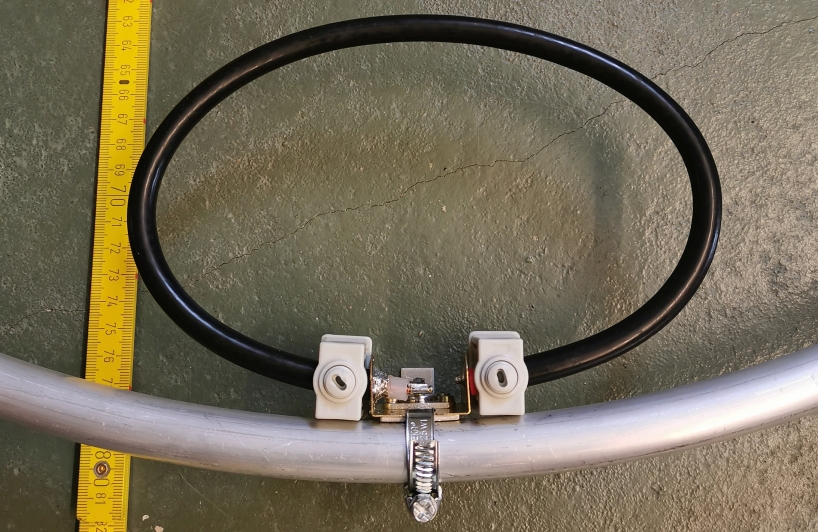

MAF2M - Koppelschleife

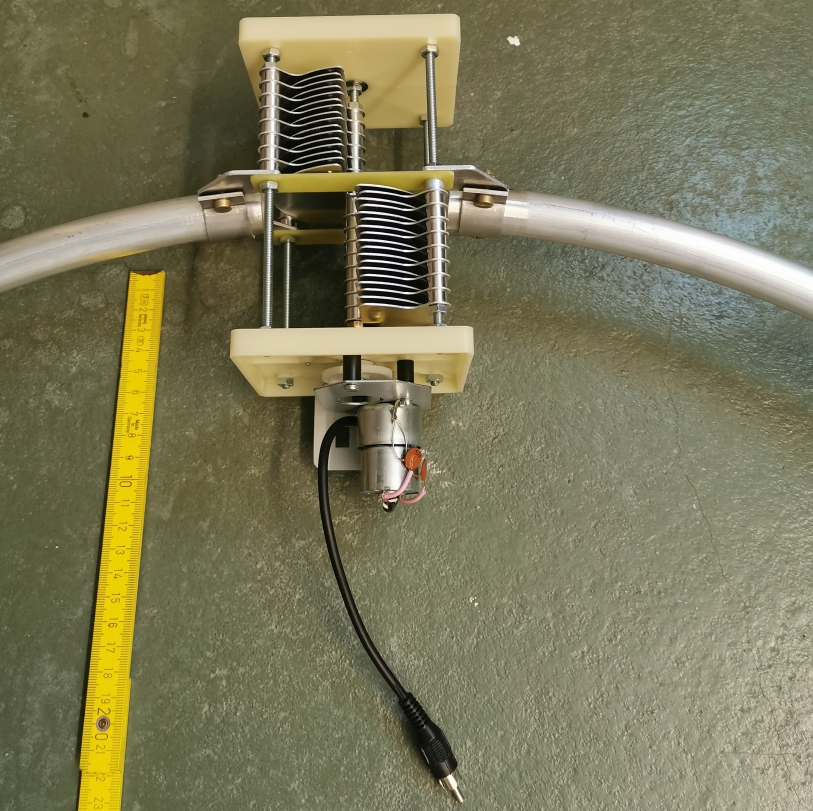

MAF2M - Drehkondensator

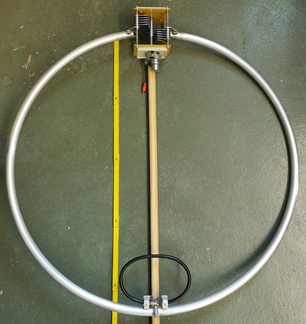

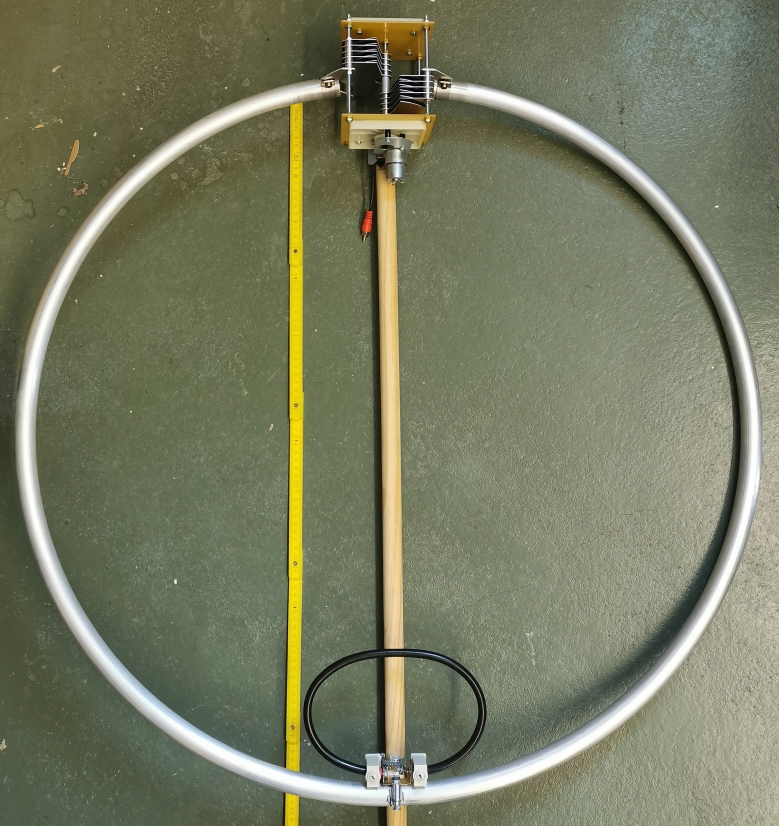

MAF3M Gesamtansicht - 80cm Ø 10-20m - 200W

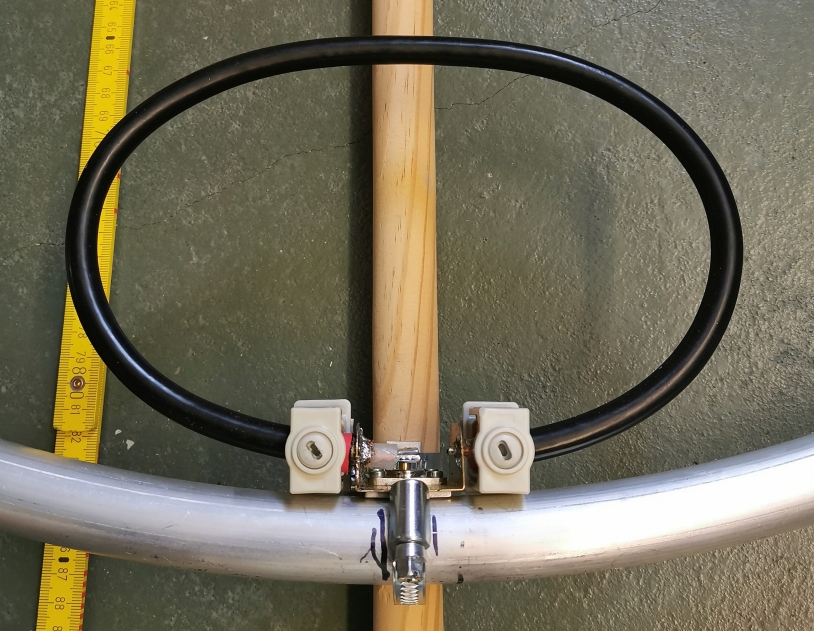

MAF3M - Koppelschleife

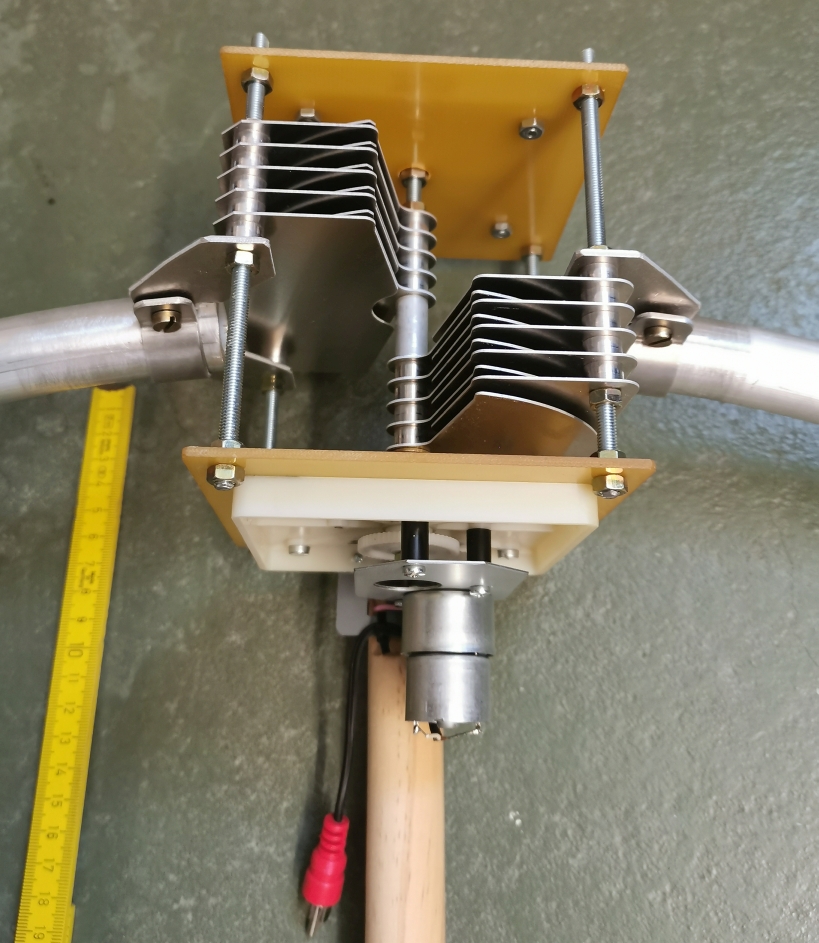

MAF3M - Drehkondensator

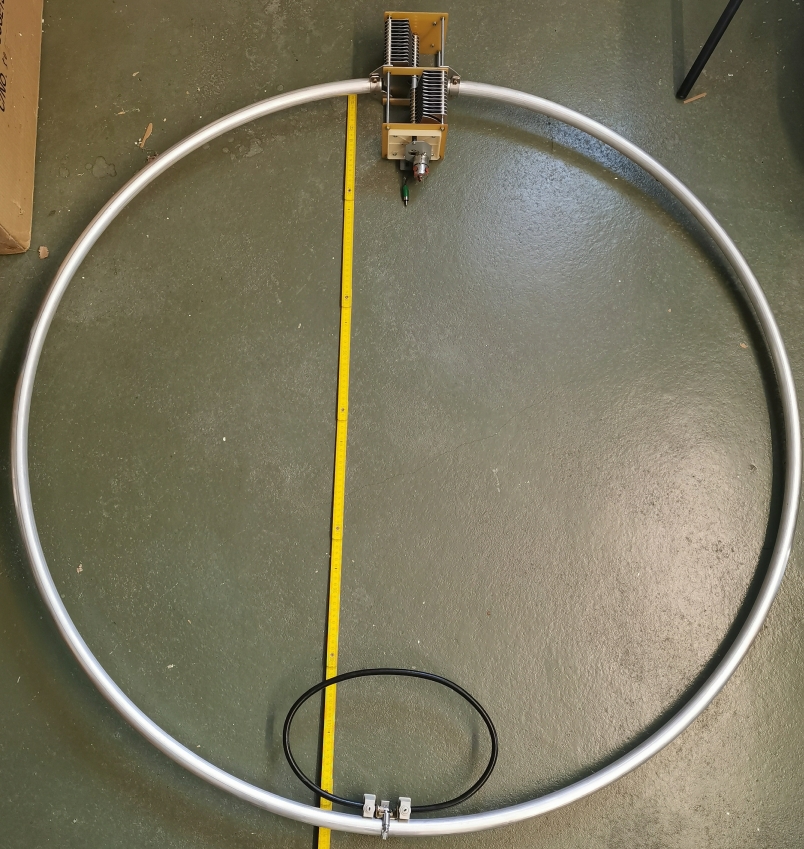

MAF5M Gesamtansicht - 130cm Ø 15-40m - 200W

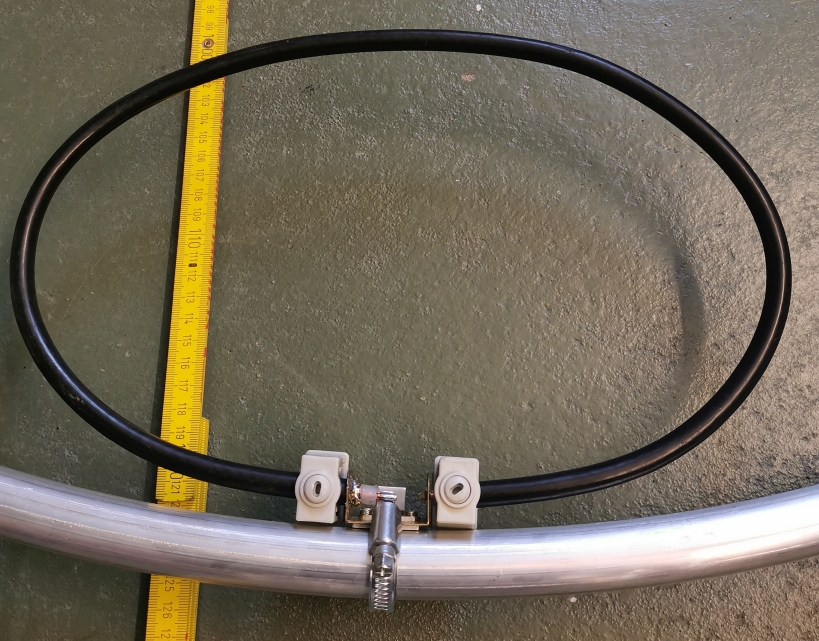

MAF5M - Koppelschleife

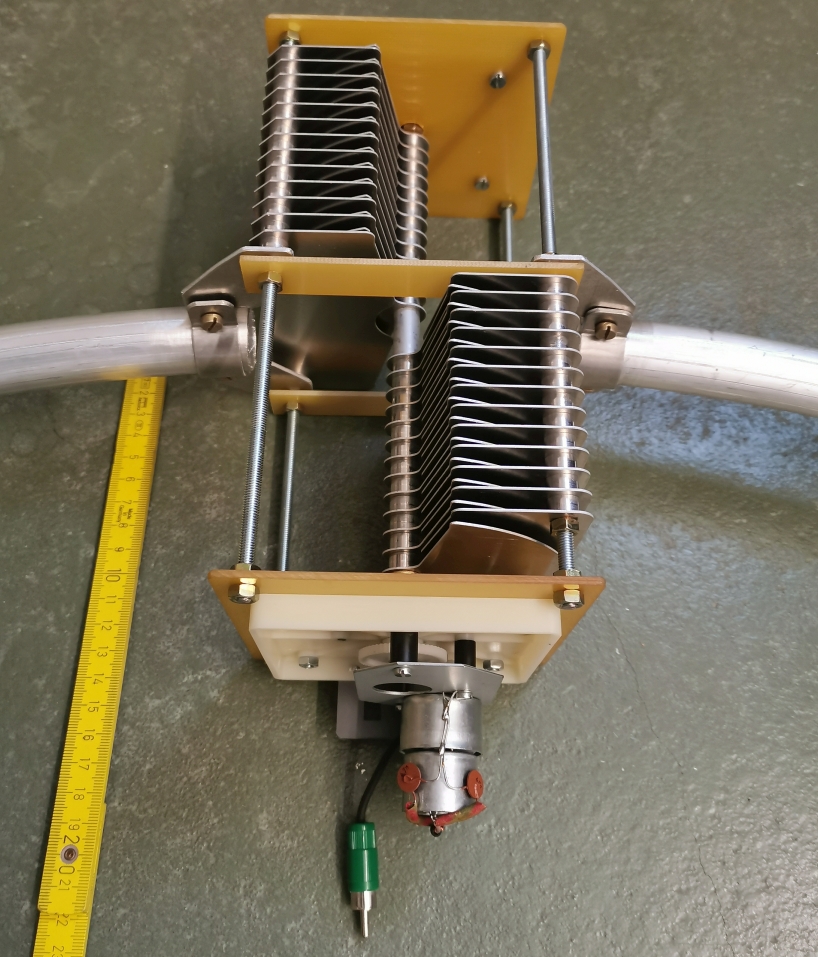

MAF5M - Drehkondensator

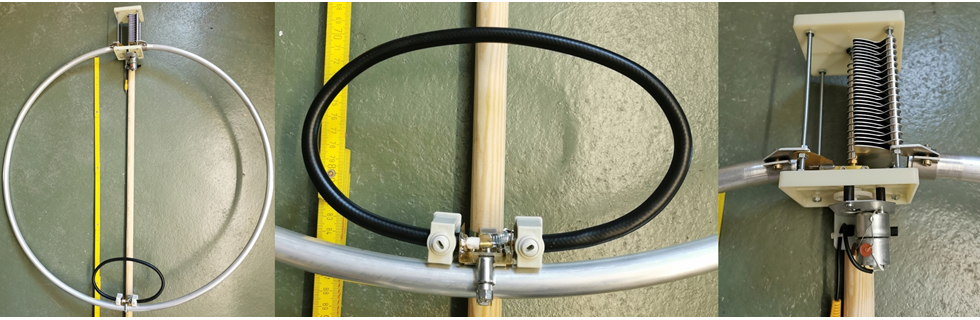

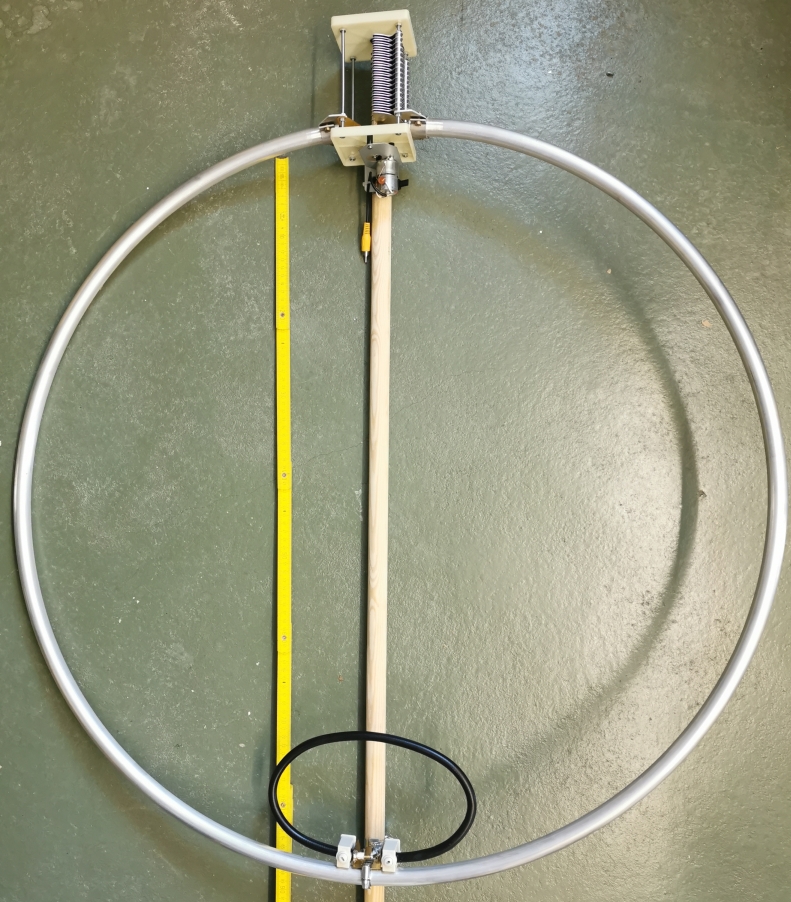

MAF6M Gesamtansicht - 90cm Ø 12-40m - 100W

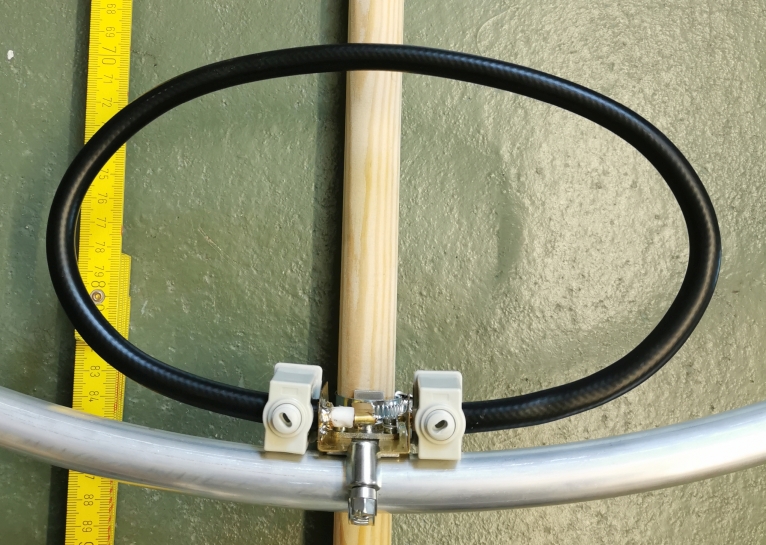

MAF6M - Koppelschleife

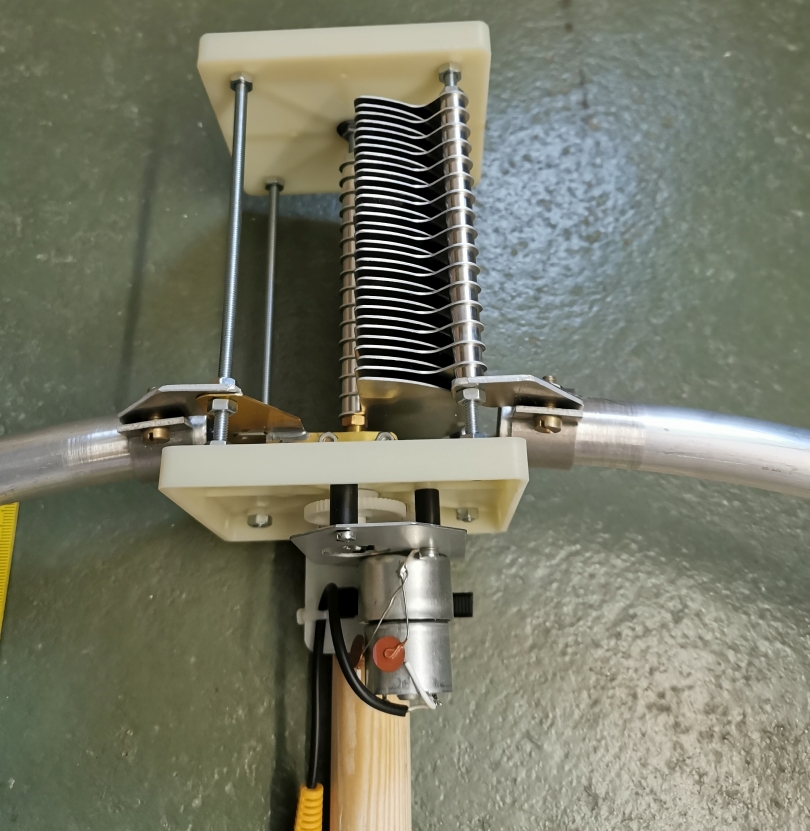

MAF6M - Drehkondensator

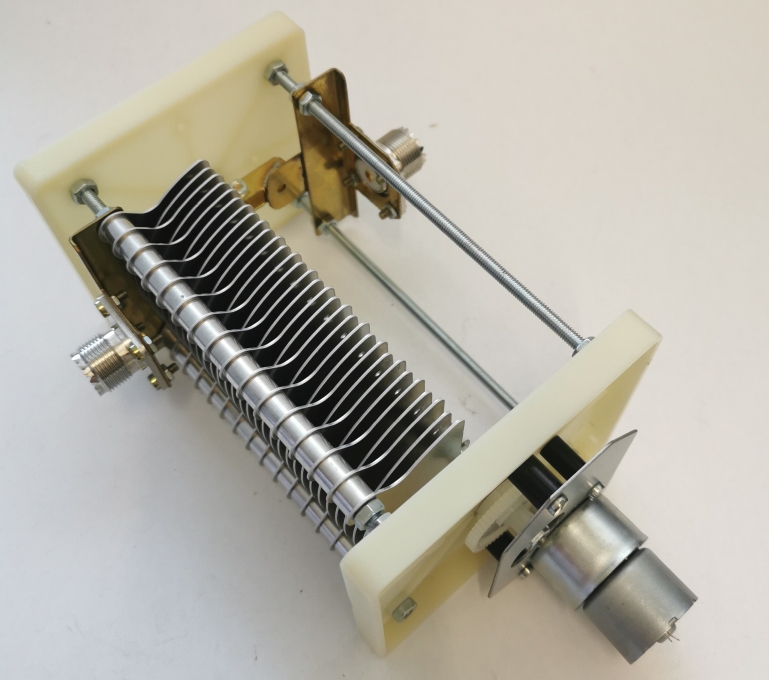

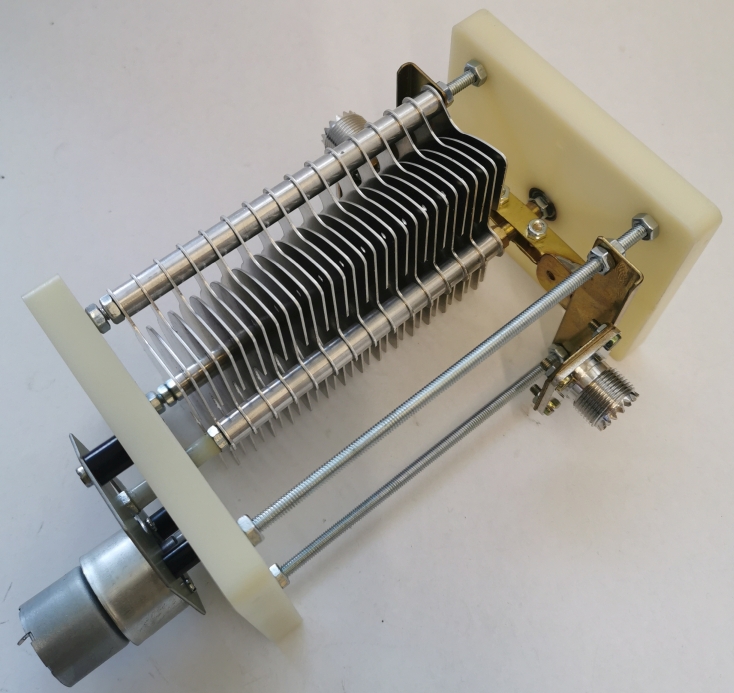

MPT7M Gesamtansicht
MPT7M Gesamtansicht

Informationen

    • nicht für den Dauereinsatz im Freien geeignet
    • Loop mit 80cm, 90cmØ oder 130cmØ Aluminium
    • aus 20mmØ oder 25mmØ Rohr (Alu)
    • nur noch als Fertiggerät (komplett mit Motor, Fernbedienung und Mastbefestigung oben und unten).
      Verbindungskabel für Motor-Fernbedienung bitte separat bestellen.
    • abgeschirmte Koppelschleife (50Ohm - SO239)
    • Versand der 130cm Antenne kann nur mit Spedition erfolgen (ca 90.- EUR Versandkosten innerhalb Deutschlands).
    • Versand der 80cm und 90cm Antenne erfolgt normalerweise als Sperrgut (ca 30.- EUR)

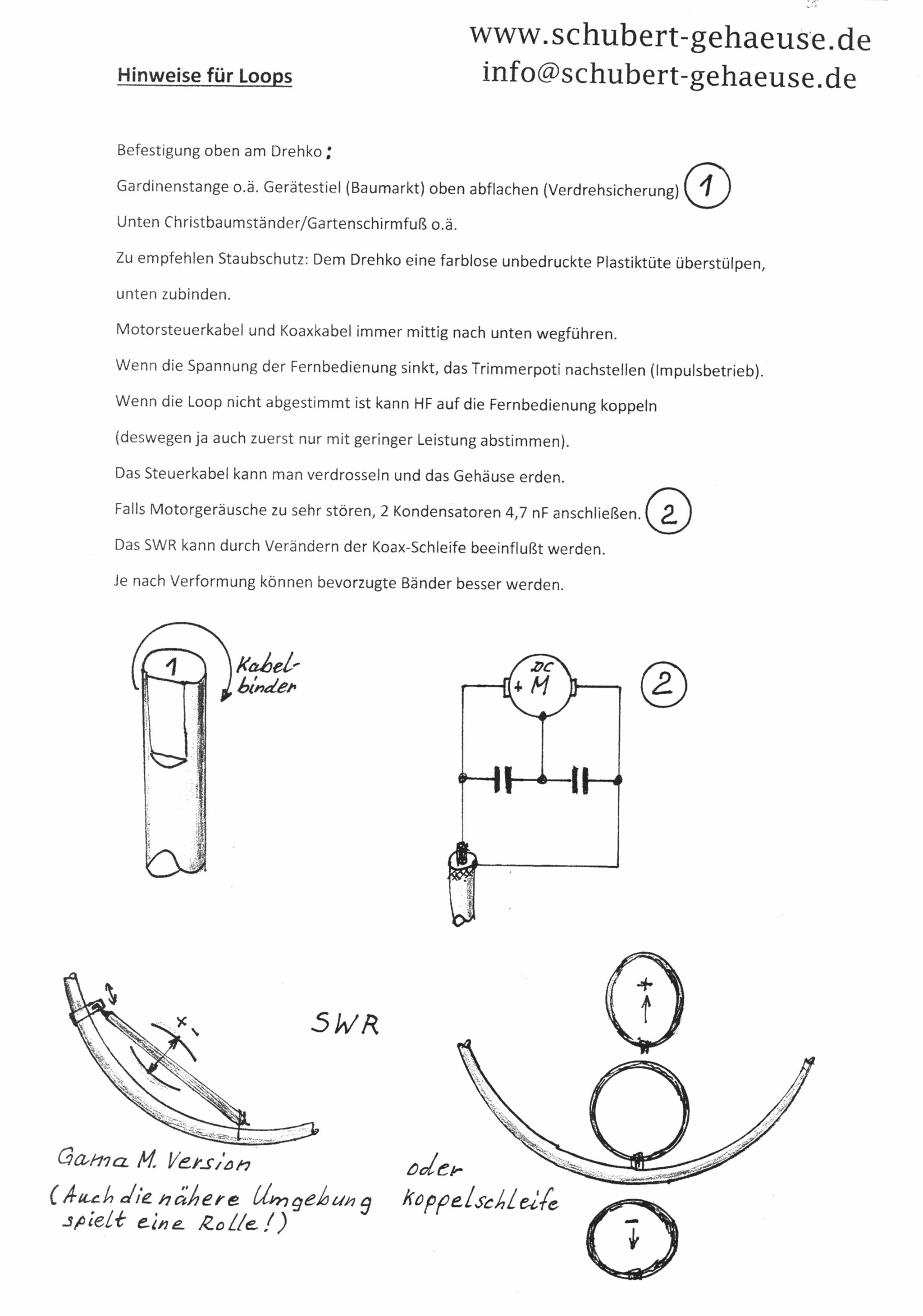

Hinweise zum Betrieb und Konstruktion einer Magnet-Loop Antenne

    • Mit einem Drehko lassen sich immer nur einige Bänder abdecken (Verhältnis Anfang-Endkapazität).
    • der Loop-Umfang darf Lambda(λ)/4 nicht überschreiten, das heißt z.B. beim 10m-Band darf der Durchmesser der Loop max. 85cm betragen.
      Eine Abstimmung einer 130cm Antenne in ein höheres Band als 15m ist somit nicht möglich.
    • Die 130cm Antenne kann durch Kapazitätsvergrößerung auch noch für 80m verwendet werden. (Extra "Fest C" notwendig) - auf Anfrage.
    • Ein Betrieb einer kleinen Loop-Antenne z.B. 80cm für niedrigere Bänder z.B. 40m ist wegen des schlechten Wirkungsgrades und der Notwendigkeit eine Kapazität zuschalten zu müssen, nicht praktikabel.
    • Wir haben viel getestet, mehr Bänder mit einer Antennengröße als hier beschrieben ist nicht "gut" und auch nicht praktikabel.

Produktvarianten

Preisliste

Art.-Nr. Beschreibung

Stück in €



MAF2M

Fertiggerät 80 cm Durchmesser

10-20m, >100W mit 20 mm Alu-Rohr - Split-Drehko, mit Fernbedienung - (ohne Kabel)

321,30

MAF3M

Fertiggerät 80 cm Durchmesser

10-20m, >200W mit Drehko/Fernbed. kompl.

25 mm Alu-Rohr - Split-Drehko - (ohne Kabel)

 440,30
MAF5M

Fertiggerät 130 cm Durchmesser

15-40m, >200W mit Drehko/Fernbed. kompl.

25 mm Alu-Rohr - Split-Drehko - (ohne Kabel)
Versand nur mit Spedition je nach Entfernung und individueller Anfrage möglich.

473,62

MAF6M

Fertiggerät 90 cm Durchmesser aus 20 mm Alu-Rohr

12-40m, >100W
mit Drehko/Fernbed. kompl. (ohne Kabel)

 354,62
MPT7M

Magnetantennendrehko mit Getriebemotor und
zweimal SO-239 Buchsen. Für 12-40m bei 100W.
Für Koax-loop-Durchmesser mit ca 85cm.
Bei größerem Loop-Durchmesser evtl. auch für 80m
(selber versuchen).

Nicht im Lieferumfang:

Loop-Koaxschleife, Koppelschleife, Fernbedienung
(auf Anfrage lieferbar).

 177,31
Preisliste verstecken

Fernbedienung

für die Drehko-Verstellung von Magnetantennen

FBD4 Frontansicht
mit Bedienelementen
FBD4 Rückansicht
mit Anschlüssen
FBD4 Bodenansicht
mit Poti zur Impulseinstellung

Produktinformationen

Auf der Front:
Tasthebel, Motorlauf links/rechts, in der Mittelstellung Sofortstopp, Umschalter Schnellauf/Impulsbetrieb (kleinste Schrittweite), Umschalter Ausgang 1/2.
Rückseite:
Cinch-Buchsen Ausgang 1/2, Cinch-Buchse für externe Versorgung (6V-9V DC).
(liegt direkt parallel zur internen Batterie (falls verbaut bzw. eingelegt (6 x AA))
Innen:
Batteriehalter für 6 x AA Batterien oder AA-NiMH-Akkuzellen

Produktvarianten

Preisliste

Artikel-Nr. Beschreibung

Stück €

FBD4 Fertiggerät Fernbedienung mit Batterie ohne Kabel (Kabel separat bestellen) 89,25
CK5  abgeschirmte Leitung - ein Ende mit Cinchstecker
ein Ende "offen" - 5 Meter		 5,95
CK10  abgeschirmte Leitung - ein Ende mit Cinchstecker
ein Ende "offen" - 10 Meter		 11,90

Preisliste verstecken

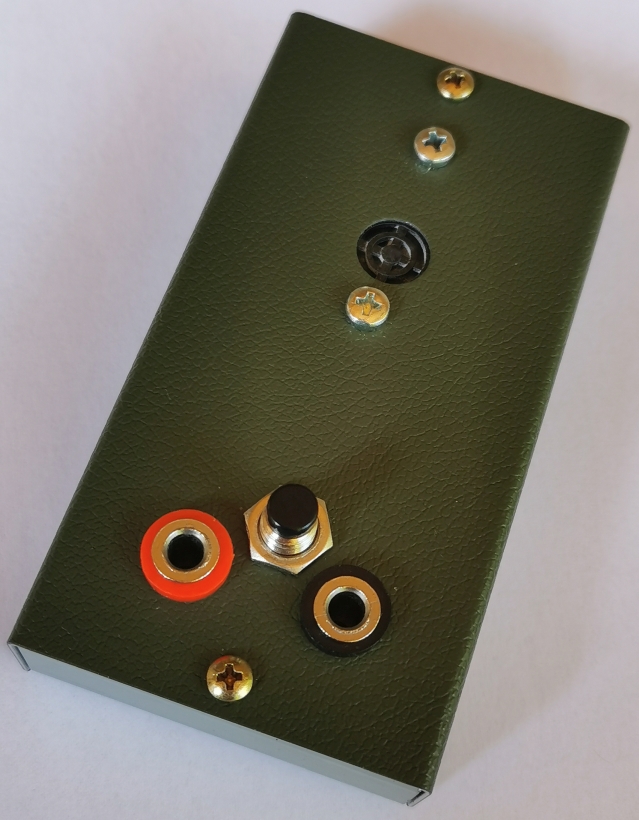

Abstimmhilfe für Magnetloop - Leitungstester/Durchgangsprüfer

Abstimmhilfe im SSB Betrieb für Magnetloop

ASH1
Abstimmhilfe zur Modulationserzeugung im SSB Betrieb

Produktinformationen

Die Magnetloop lebt von der Schmalbandigkeit - je besser abgestimmt ist umso besser funktionierts. Das Problem ist, wenn in SSB abgestimmt wird daß kein brauchbarer Träger ohne Modulation entsteht und somit kein SWR an der Magnetloop eingestellt werden kann.
Man legt das Mikrofon auf das Gerät (betätigt dadurch den Taster womit der Ton aktiviert wird) - dann kann sauber und in Ruhe abgestimmt werden.
Durch 2 Bananenbuchsen kann auch eine einfache Leitungs-Durchgangsprüfung
durchgeführt werden.
Betrieb mit 1 x AA Batterie 1,5V Mignon (austauschbar)
Abmessungen: LxBxH ca. 98mmx62mmx24mm

Produktvarianten

Preisliste

Artikel-Nr. Beschreibung

Stück €

ASH1 Abstimmhilfe für Magnetloopantennnen - Leitungstester/Durchgangsprüfer (Summer)

24,99




Preisliste verstecken
